CTV-800E
CCD对位全自动真空塞孔机
型号：
CTV-800E
用途：
适用于载板、类载板、高阶HDI板等树脂、绿油、铜膏、银浆的真空填孔，特别适合高纵横比大批量生产。
特点：
1、新一代技术、市场占有率领先的全自动水平式真空塞孔机；
2、更高的产和效率，让树脂塞孔变得更自动化，更简单；
3、CCD替代人工实现高精度智能定位；
4、创新设计的网底自动清洁和油墨自动添加系统以及刮刀自动恒压系统，减少对操作人员技能的依赖。
|
一、印刷基板规格 Printed Board Specifications |
|
|
基板厚度 Board Thickness |
Max:5mm Min:0.4mm |
|
基板尺寸 Board Size |
Max : 630mm x 762mm Min : 400mm x400mm |
|
塞孔通孔径及最大纵横比 Plug Through The Aperture ability |
0.1-2.0mm(40:1)无空洞无凹陷 |
|
塞孔盲孔径及纵横比 Plug Laser Via&ability |
0.05-0.5mm(5:1)无空洞无凹陷 |
|
二、设备规格 Specification Of Machine |
|
|
印刷塞孔速度 Printing Speed |
1- 600 mm/sec（人机可调） |
|
印刷塞孔压力 Printing Pressure |
单边20- 100kgf（人机可调） |
|
刮刀角度 Vertical Angle Of Squeegee |
±15°可调 |
|
刮印行程 Scraping Stroke |
0-780mm（人机可调） |
|
印刷塞孔精度 Printing Precision |
0.02mm(单片重覆 single panel to repeat) |
|
工作高度 Working Height |
1000±20mm |
|
网板尺寸 Frame Size |
Max:1200*1100mm Min:1000*1000mm(架网高度>4mm) |
|
台面尺寸 Table Vacuum Area |
依板子尺寸自动调整 |
|
作业真空度 Work Vacuum |
40-120pa(真空印刷仓残留气压)注:1个标准大气压为101325pa |
|
极限真空度 Ultimate Vacuum |
20pa(真空印刷仓残留气压) |
|
产能 Capacity |
1.5-2.5片/min（依板子形态而定） |
|
架网时间Set- up Time |
5-15min |
|
三、电气配备 Electrical Equipment |
|
|
电源 Power |
AC380V、3PH、功率：45KW 耗电量：27KWH |
|
冷却水 Cooling Water |
进水3路，出水3路，每一路要求温度5-25℃，流量≧5L/min，水压2-6公斤，PH值：7.0-9.0，硬度：≤200mg/L，氯离子含量：≤50mg/L。溶解氧：≤0.1mg/L，总悬浮固体（TSS）≤10mg/L；接1"PVC硬管配快拧接头适用于外径16mm的管 |
|
空压需求 Compressed Air |
0.6-0.8Mpa、流量50L/min
|
|
四、机台外观 Equipment |
|
|
机台重量 Weight |
8500kg |
|
外观涂装 Outward Appearance |
SPCC喷塑（标配） |
|

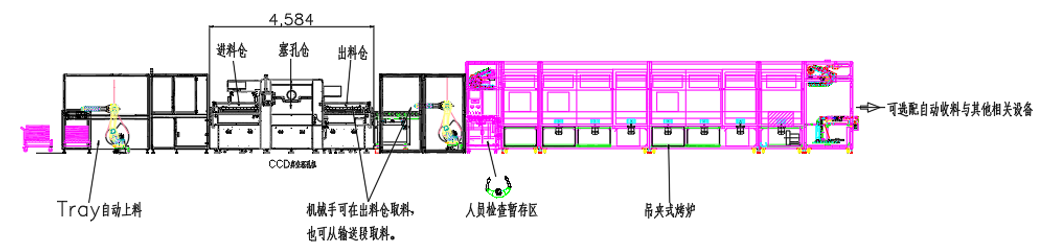

外观尺寸 Size |
约L4625*W3551*H2247mm（含真空泵组） |
|
五、CCD规格 CCD Specifications |
|
|
数量 Quantity |
4个 |
|
解像度 Resolution |
3072*2048px（600万） |
|
有效视野 Effective Field Of View |
12*10mm |
|
分辨率 Resolution |
15-17um/pixel |
|
CCD寻标孔距尺寸 CCD Seeker Pitch Size |
MAX： 625*750mm MIN：360mm x360mm
|
|
六、CCD对位方式 CCD Alignment Mode |
|
|
定位 Locate |
先自动靠边中心定位后CCD自动定位 |
|
定位精度 Positioning Accuracy |
±0.005mm |
|
对位时间 Registration Time |
1sec以内(精度设定越高耗时越久) |
|
适合Mark点大小 Registration Target DemandSuitable Mark Point Size |
图案直径：1.5mm-3mm |
|
因产品更新，本目录中的产品规格以最新实物为准。 |
|
