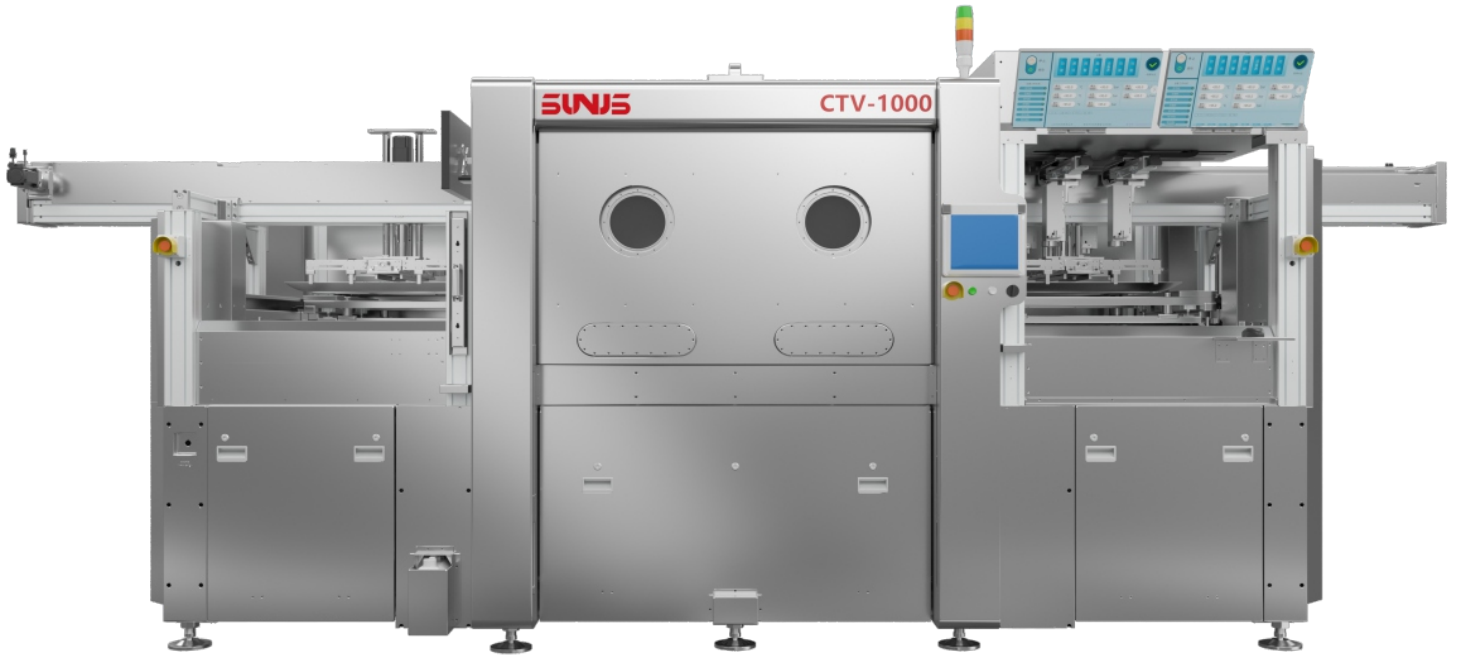

CTV-1000
CCD对位全自动真空塞孔机

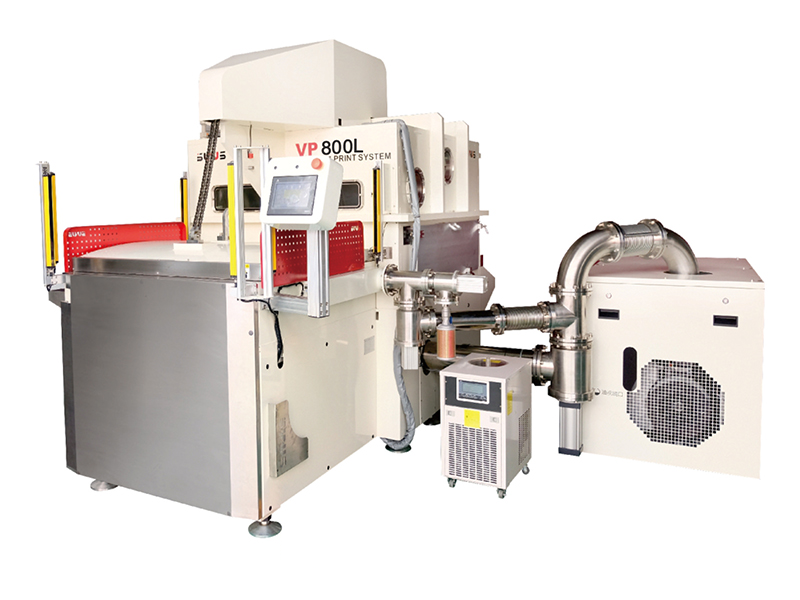

VCA-800S
CCD对位单台面真空印刷塞孔机
型号：
VCA-800S
用途：
适用于载板、类载板、玻璃基板、高阶HDI、半导体封装等树脂、绿油、铜膏、银浆的高精度真空塞孔。
特点：
1、CCD自动对位。
2、创新设计的自动印板夹/刮刀平行&恒压系统。
3、创新设计的网底自动清洁系统 。
|
一、印刷基板规格 Printed Board Specifications |
|
|
基板厚度 Board Thickness |
Max:5mm Min:0.4mm |
|
基板尺寸 Board Size |
Max:625*725mm Min: 350*350mm |
|
塞孔通孔径及最大纵横比 Plug Through The Aperture ability |
0.075-2.0mm(40:1) 无空洞无凹陷 |
|
塞孔盲孔径及纵横比 Plug Laser Via&ability |
0.05-0.5mm(5:1)无空洞无凹陷 |
|
二、设备规格 Specification Of Machine |
|
|
印刷塞孔速度 Printing Speed |
1~600 mm/sec 可调（数位控制） |
|
印刷塞孔压力 Printing Pressure |
20- 110kgf 可调 adjustable |
|
刮刀角度 Vertical Angle Of Squeegee |
±15° |
|
刮印行程 Scraping Stroke |
0-780mm可调（数位控制） |
|
印刷塞孔精度 Printing Precision |
0.02mm(单片重覆 single panel to repeat) |
|
工作高度 Working Height |
1150±50mm |
|
网板尺寸 Frame Size |
Max:1100*1100mm Min:900*900mm(架网高度>4mm) |
|
台面尺寸 Table Vacuum Area |
905*960mm |
|
作业真空度 Work Vacuum |
40-120pa(真空印刷仓残留气压)注:1个标准大气压为101325pa |
|
极限真空度 Ultimate Vacuum |
10pa(真空印刷仓残留气压) |
|
产能 Capacity |
60-120PNL/Hours （依板子形态而定） |
|
架网时间Set- up Time |
20-30min |
|
三、电气配备 ElectricalEquipment |
|
|
电源 Power |
AC380V、3PH、功率18KW、实际运行8KW |
|
冷却水 Cooling Water |
单路流量≧5L/min，5-25℃，水压2-6公斤，接1/2"硬管配快速接头 |
|
空压需求 Compressed Air |
0.6-0.8Mpa 、流量≥10L/min |
|
四、机台外观 Equipment |
|
|
机台重量 Weight |
约8400kg |
|
外观涂装 Outward Appearance |
真空专用漆 Vacuum special paint |
|
外观尺寸 Size |
约L3130*W3400*H2340mm |
|
五、CCD规格 CCD Specifications |
|
|
数量 Quantity |
4个 |
|
解像度 Resolution |
640*480 |
|
有效视野 Effective Field Of View |
12*9mm |
|
分辨率 Resolution |
3072*2048px（600万） |
| CCD寻标孔距尺寸 CCD Seeker Pitch Size | Max:610*710mm Min:300*300mm |
|
六、CCD对位方式 CCD Alignment Mode |
|
|
定位 Locate |
先自动靠边中心定位后CCD自动定位 |
|
定位精度 Positioning Accuracy |
±0.005mm |
|
对位时间 Registration Time |
1sec以内(精度设定越高耗时越久) |
|
对位靶标需求 Registration Target Demand |
建议靶标φ1-2mm(可使用范围:0.5~4mm) |
|
因产品更新，本目录中的产品规格以最新实物为准。 |
|
