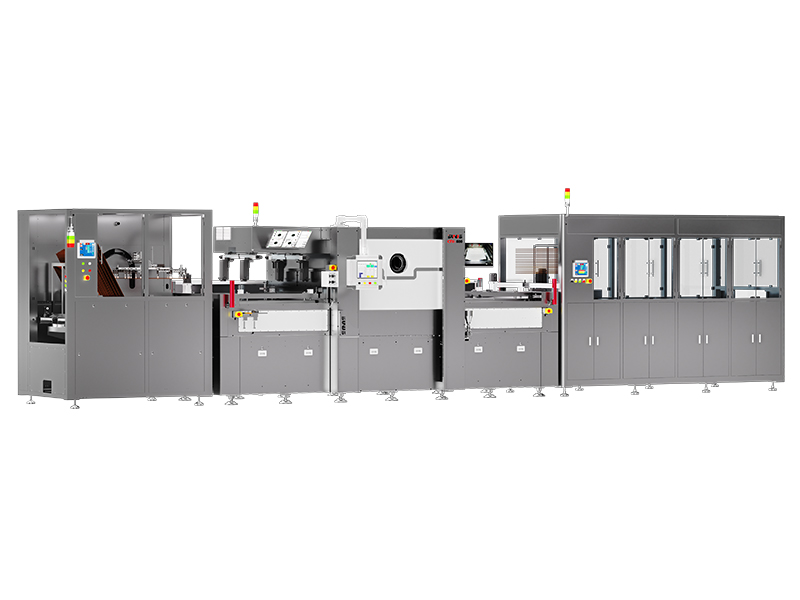

CCD对位全自动真空塞孔机

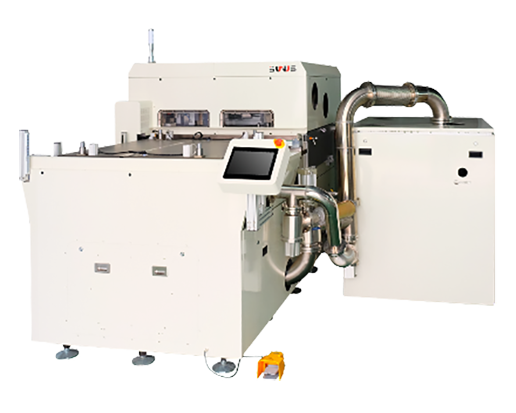

DSV-800
上下式双台面真空塞孔机
型号：
DSV-800
用途：
适用于PCB硬、软板树脂、铜胶、银胶的真空填孔，特别适合高纵横比大批量生产。
特点：
1、采用独创的双台面设计，双倍提升产能，相较于单台面真空塞孔机在占地空间、人工配置、制工具物料、 能耗基本不增加的条件下，产能增加1.5-2倍，为客户创造高投资回报率。
2、采用进口真空系统零组件，具有极优的真空能力表现，极限真空可达15Pa，彻底杜绝树脂塞孔时由气泡造成的孔内及孔口气泡空洞、凹陷等品质不良问题，育孔塞孔纵横比5:1，通孔塞孔纵横比可达30:1(一个标准大气压=101325Pa)。
3、设备操作参数采用一键设定方式，常用设定单元:塞孔速度，塞孔压力，架板高度，塞孔行程等都集成于人机介面，高度标准化数据管理，减少操作人员的经验依赖， 使用更便利，熟练换模时间≤30min。
| 项目 |
细则 |
规格能力参数 |
|
印刷基板规格 |
基板厚度 Substrate thickness |
Max:8mm Min:0.2mm |
|
基板作业尺寸 Substrate working size |
上台面：Max:620*720mm , Min:250*250mm 下台面：Max:620*720mm , Min:250*250mm |
|
|
基板厚度 Board Thickness |
Max:8.0mm Min:0.2mm |
|
|
通孔最大纵横比(板厚：孔径)Maximum aspect ratio of through hole (plate thickness: aperture) |
40:1(允许多刀或两面对塞) |
|
|
塞孔盲孔径及最大纵横比 Plug hole blind aperture and maximum aspect ratio |
0.05mm-0.5mm ( 5:1) 无空洞无气泡 |
|
|
设备规格 |
塞孔速度 Hole speed |
1~700mm/sec 可调 |
|
塞孔印刷压力 Plug hole printing pressure |
20- 200kgf 可调 |
|
|
塞孔刮刀角度 Plug hole scraper angle |
±15° |
|
|
塞孔刮印行程 Scraper stroke |
0~780mm可调 |
|
|
塞孔刮印传动 Plug hole scraping drive |
伺服马达，时规皮带传动 |
|
|
塞孔刮印方式 Plug hole scraping method |
单刮刀覆墨印刷 |
|
|
塞孔对位精度 Plug hole alignment accuracy |
0.02mm |
|
|
塞孔刮印方向 Plug hole scraping direction |
面对操作面板，刮印前后作动 |
|
|
产能 Production capacity |
常规板尺寸700*600mm，纵横比10:1以下，综合产能2片/min |
|
|
换模时间 Mold change time |
小于35min |
|
|
网座规格 |
网板尺寸 Stencil size |
Max:1100*1100 mm Min:900*900 mm（架网高度＞4MM） |
|
网框厚度 Frame thickness |
30~40 mm |
|
|
网板固定 Stencil fixation |
四点气压固定，两点机械夹 |
|
|
印刷间距 Printing pitch |
0~30mm（电动调节） |
|
|
离板间隙 Board clearance |
0~30mm（电动调节） |
|
|
真空规格 |
作业真空度 Operating vacuum |
40-120pa(作业真室残留气压) 注： 一个标准大气压 101325pa |
|
极限真空度 Ultimate vacuum |
15pa(真空印刷仓残留气压) |
|
|
设备噪音 Equipment noise |
稳定作业时 80分贝 |
|
|
主仓抽气时间 Main warehouse pumping time |
主仓≤160s（从101325Pa到真空值80Pa） |
|
|
副仓抽气时间 Auxiliary warehouse pumping time |
副仓≤6s（真空值1000-1500Pa） |
|
|
外设需求 |
电源 power supply |
AC380V、3PH、附零线地线、功率18KW，实际9KW、耗电12KWH |
|
冷却水 Cooling water |
单路流量≧5L/min，5-25℃，水压2-6公斤，接1/2"硬管配快速接头 |
|
|
压缩空气 Compressed air |
0.6-0.8Mpa、流量≥10L/min，接1/2"硬管配快速接头 |
|
|
真空泵组热排风 Vacuum pump group hot exhaust |
管径200mm,抽风量6-10CMM |
|
|
温湿度 Temperature and humidity |
温度22±2℃，温度50%±5，无尘等级:10万级 |
|
|
工作高度 Working height |
1100 ± 50 mm |
|
|
机台外观 |
机台整体外观尺寸 Overall dimensions of the machine |
L3740*W3167*H2181mm |
|
机台本体尺寸 Machine body size |
L3712*W1666*H2020mm |
|
|
机台真空泵组 Machine vacuum pump set |
L1550*W 980*H1236mm |
|
|
外观涂装材质 Appearance material |
真空专用烤漆 |
|
|
机台重量 |
机台本体重量 Machine body weight |
约 6420 Kg |
|
机台真空泵组 Machine vacuum pump set |
约 700 Kg |
|
|
机台总重量 Total weight of machine |
约 7120 Kg |
|
| 注意：由于产品型号不同及技术改进等原因，可能造成设备实际尺寸和配置与本规格书不一致等现象，因此本规格书仅供合同前参考，具体规格以合同为准。 | ||
